Blacksun

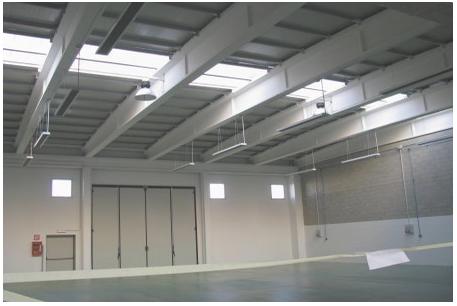

I pannelli radianti  BLACK SUN  serie TS200 sono caratterizzati da una temperatura superficiale molto elevata (da 290°  a 390 ° C a seconda della configurazione)  e sono l’ideale per realizzare isole di comfort all’interno di grandi superfici, isole di calore in prossimità di operatori o per il riscaldamento globale di grandi superfici industriali.

Le dimensioni (20 x 200 cm) e il loro peso contenuto ne rendono semplice l’installazione garantendone l’assoluta versatilità: in ogni momento è possibile spostarli o variare la configurazione dell’impianto.





Dati Tecnici

I pannelli Black Sun sono dispositivi per il riscaldamento ambientale ad alta temperatura ed alto rendimento

Lunghezza: 2.000 mm
Larghezza: 200 mm
Spessore: 62 mm
Peso:  6 kg
Potenza elettrica: da 1,6 a 2,2 kW
Tensione d’alimentazione: da 70 a 90 V
Temperatura di emissione: da 330° a 370° C
Configurazioni
Modello n° Pannelli Potenza a regime (kW) Superficie riscaldabile (mq)
Kit-TS200/03  3  6,5  100 (A)*
Kit-TS200/03  4  6,5  100 (B)
Kit-TS200/03  6  14  200 (A)
Kit-TS200/03  7  14  200 (B)
Kit-TS200/03  12  28  400 (A)
Kit-TS200/03  14  28  400 (B)
La tipologia A è da installare oltre i 5 metri da terra avendo una temperatura di emissione di 370° C
La tipologia B è da installare a meno di 5 metri da terra avendo una temperatura di emissione di 330° C
Centraline abbinabili
Le centraline di gestione sono di quattro tipi: tre sono per il funzionamento autonomo (CE260N; CE540N; CE540P) ed una per il funzionamento centralizzato tramite PLC e software personalizzato.Temperatura, zone, orari, consumi,… sono tutti parametri che possono essere programmati e controllati dalla gestione centralizzata.
Installazione

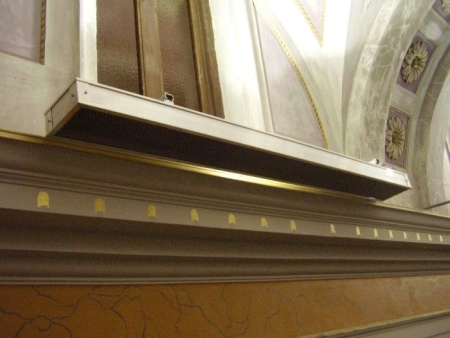

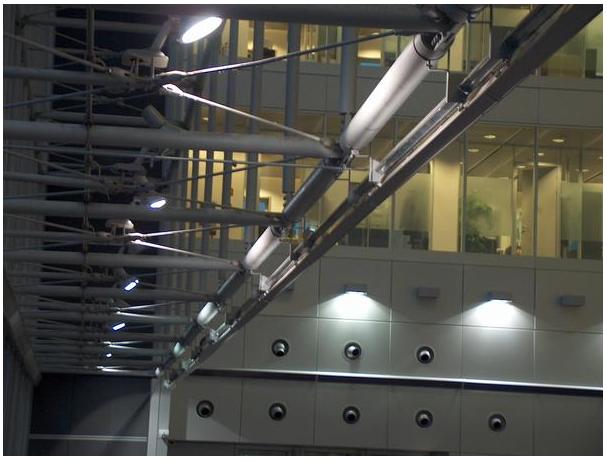

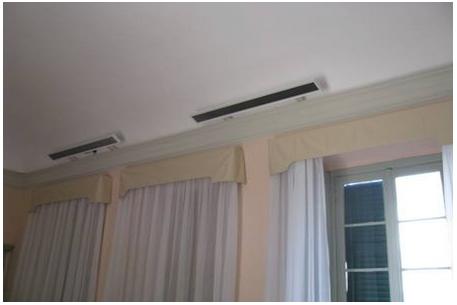

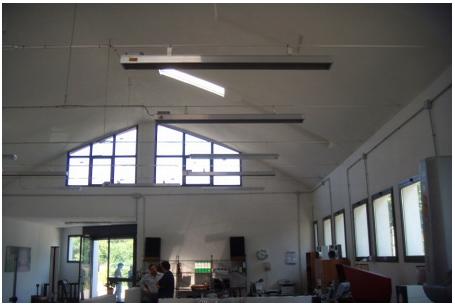

I pannelli Black Sun si posizionano direttamete sul soffitto, o con delle catenelle o dei cavetti d’acciaio si calano nell’ambiente per ridurre la volumetria da scaldare o sopra le postazioni di lavoro per realizzare isole di calore. E’ possibile anche l’applicazione sulle pareti laterali dell’edificio rispettando l’altezza minima.

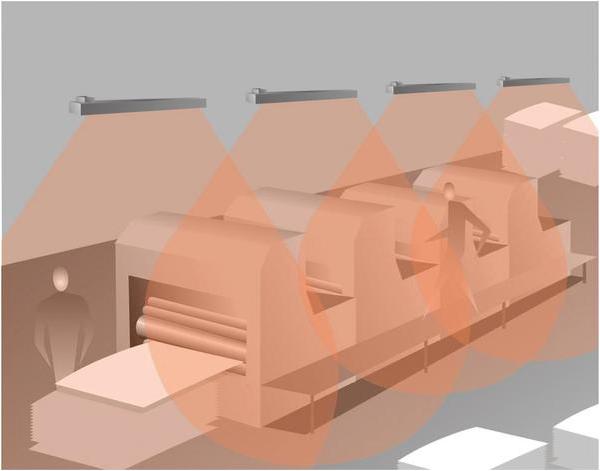

Installazione delle isole di calore
Affinche il TS200 sviluppi la sua funzione in modo corretto, occorre che vengano ricercate le seguenti condizioni:
  • aria ferma nel luogo di installazione
  • posizionamento dei pannelli il più vicino possibile alla zona da condizionare .(altezza massima consigliata non più di 4 metri da terra).
  • potenza adeguata alle dimensioni della zona (almeno 300W/mq ).

Collegamento elettrico

Deve essere eseguito da un tecnico qualificato. Si relalizza collegando i pannelli tra loro e una centralina di comando (inclusa) che ne gestisce il funzionamento.
